Водонагреватель накопительный THERMEX MK 80 V

Производитель: Thermex
Код товара: THERMEX MK 80 V
 30 190 р.  19 490 р.
В наличии
Характеристики
Артикул 151 003
Бренд THERMEX
Вес 17 кг
Вес упаковки 20.2 кг
Время нагрева на ∆t 45° при макс. мощности 130 мин.
Высота 984 мм
Высота упаковки 1025 мм
Гарантия на внутренний бак 84 мес
Гарантия на изделие 12 мес
Глубина 290 мм
Глубина упаковки 330 мм
Дисплей нет
Защита от включения без воды нет
Индикация включения да
Индикация нагрева да
Клапан предохранительный да
Класс IP IPX4
Количество анодов 1
Количество внутренних баков 2
Количество нагревательных элементов 1
Литраж 80 л
Макс. давление воды 0.7 МПа
Макс. мощность электрическая 2000 Вт
Макс. температура нагрева воды 75 °С
Материал внутреннего бака нержавеющая сталь
Материал нагревательного элемента медь
Мин. давление воды 0.05 МПа
Напряжение сети 230 В
Подводка нижняя
Подключение к стандартной розетке да
Постоянные суточные потери 1.6 кВт⋅ч/сут
Пульт ДУ нет
Расстояние между крепежными отверстиями 210 мм
Расстояние между крепежными отверстиями min 190 мм
Расстояние между крепежными планками 450 мм
Расстояние между патрубками подключения 100 мм
Расстояние от крепежных отверстий до патрубков 725 мм
Расстояние от стены до патрубков подключения 105 мм
Режим предотвращения замерзания нет
Режимы мощности электрической 800/1200/2000 Вт
Самодиагностика нет
Серия Mechanik

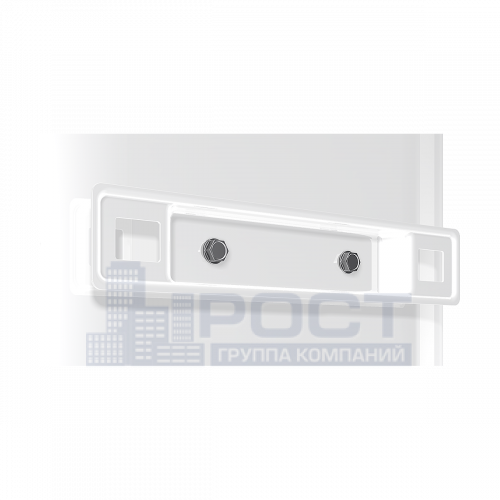

Способ крепления настенный
Способ нагрева электрический
Страна производства Китай
Сухой ТЭН нет
Термометр нет
Тип водонагревателя накопительный
Тип электрического нагревательного элемента трубчатый
Точки водоразбора несколько
УЗО да
Ускоренный нагрев да
Установка вертикальная
Фактическое годовое потребление эл. энергии 565.8 кВт⋅ч
Форм-фактор Плоский
Ширина 514 мм
Ширина упаковки 562 мм
Присоединительный размер G1/2

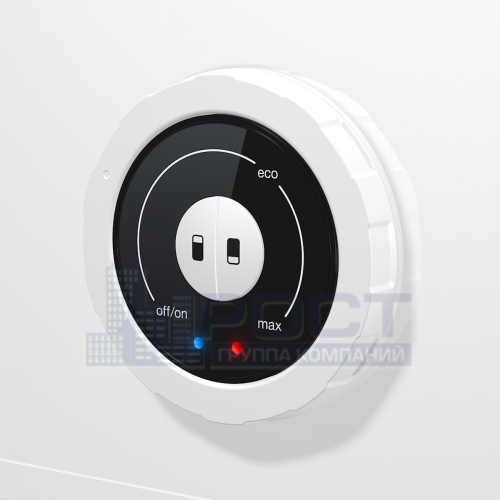

Тип управления механическое
